Lineare Optiken 3R für SMD W5.5

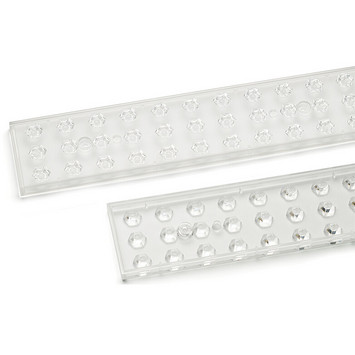

Lineare 3-reihige Optiken für LED Line SMD W5.5 Module
Die Optiken aus hochwertigem PMMA bieten aufgrund brillanter Oberflächen und Lichtverteilungen vielfältige Möglichkeiten zum Einsatz in den Anwendungsfeldern der Büro-, Shop-, Gang- und Regalbeleuchtung. Für die Erzeugung längerer Modulketten können mehrere Optiken aneinandergereiht werden. Weiterhin sind mattierte Optiken mit sehr geringer Farbabweichung über den Lichtaustrittswinkel (CLC) und hochglänzende Optiken mit niedrigem UGR-Wert erhältlich.
Produktvorteile
- Excellentes blendefreies Optik-Design
- UV-beständig
- Varianten mit Endkappen verfügbar, für Leuchten-Schutzart IP40
- Varianten mit Schutzart (inkl. Dichtung) IP54 verfügbar
- Varianten mit UGR optimierter Lichtverteilung verfügbar
- Varianten mit konstanter Lichtfarbe (CLC) verfügbar
- Zhaga-konformes Befestigungsmaß
- Optische Effizienz: bis zu 95 %
Wählen Sie eine Variante:
-
-
Lineare Optiken 3R für SMD W5.5 33 Einzellinsen 280 mm IP20/40
| Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 560371 | 99400 |
|
Extra Wide 110° | PMMA | klar | hochglanz | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 560372 | 99401 |
|
Medium 60° | PMMA | klar | hochglanz | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 560373 | 99402 |
|
Retail SYM 1 | PMMA | klar | hochglanz | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 560374 | 99403 |
|
Retail ASYM | PMMA | klar | hochglanz | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 560375 | 99404 |
|
Narrow 30° | PMMA | klar | hochglanz | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 562543 | 99400 |
|
Diffuse 105° | PMMA | diffus | hochglanz | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 563337 | 99412 |
|
SYM | PMMA | klar | matt | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 563338 | 99413 |
|
Retail ASYM | PMMA | klar | matt | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 563660 | 99411 |
|
Medium 60° | PMMA | klar | matt | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 564557 | 99410 |
|
Extra Wide 110° | PMMA | klar | matt | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 564558 | 99414 |
|
Narrow 30° | PMMA | klar | matt | 285.4 mm | 62 mm | 11.25 mm | SMD | |
| 564559 | 99415 |
|
Wide 80° | PMMA | klar | matt | 285.4 mm | 62 mm | 11.25 mm | SMD |
| Best.-Nr. | Typ | Lichtverteilung |
|---|---|---|
| 560371 | 99400 | Extra Wide 110° |
| 560372 | 99401 | Medium 60° |
| 560373 | 99402 | Retail SYM 1 |
| 560374 | 99403 | Retail ASYM |
| 560375 | 99404 | Narrow 30° |
| 562543 | 99400 | Diffuse 105° |
| 563337 | 99412 | SYM |
| 563338 | 99413 | Retail ASYM |
| 563660 | 99411 | Medium 60° |
| 564557 | 99410 | Extra Wide 110° |
| 564558 | 99414 | Narrow 30° |
| 564559 | 99415 | Wide 80° |
| Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 560371 | 99400 |
|
||
| 560372 | 99401 |
|
||
| 560373 | 99402 |
|
||
| 560374 | 99403 |
|
||
| 560375 | 99404 |
|
||
| 562543 | 99400 |
|
||
| 563337 | 99412 |
|
||
| 563338 | 99413 |
|
||
| 563660 | 99411 |
|
||
| 564557 | 99410 |
|
||
| 564558 | 99414 |
|
||
| 564559 | 99415 |
|
| Best.-Nr. | Typ | Lichtverteilung |
|---|---|---|
| 560371 | 99400 |
|
| 560372 | 99401 |
|
| 560373 | 99402 |
|
| 560374 | 99403 |
|
| 560375 | 99404 |
|
| 562543 | 99400 |
|
| 563337 | 99412 |
|
| 563338 | 99413 |
|
| 563660 | 99411 |
|
| 564557 | 99410 |
|
| 564558 | 99414 |
|
| 564559 | 99415 |
|
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 560371 | 99400 | ||
| 560372 | 99401 | ||
| 560373 | 99402 | ||
| 560374 | 99403 | ||
| 560375 | 99404 | ||
| 562543 | 99400 | ||
| 563337 | 99412 | ||
| 563338 | 99413 | ||
| 563660 | 99411 | ||
| 564557 | 99410 | ||
| 564558 | 99414 | ||
| 564559 | 99415 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 560371 | 99400 |
|
|
| 560372 | 99401 |
|
|
| 560373 | 99402 |
|
|
| 560374 | 99403 |
|
|
| 560375 | 99404 |
|
|
| 562543 | 99400 |
|
|
| 563337 | 99412 |
|
|
| 563338 | 99413 |
|
|
| 563660 | 99411 |
|
|
| 564557 | 99410 |
|
|
| 564558 | 99414 |
|
|
| 564559 | 99415 |
|
Lineare Optiken 3R für SMD W5.5 33 Einzellinsen 280 mm IP54
| Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 564166 | 99501 |
|
Medium 60° | PMMA | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 564167 | 99504 |
|
High Rack | PMMA | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 564168 | 99505 |
|
Wide 90° | PMMA | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 564461 | 99501 |
|
Diffuse 100° | PMMA | diffus | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 569346 | 99501 |
|
Medium 60° | PC | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 570435 | 99505 |
|
Wide 90° | PC | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 571762 | 99503 |
|
Extra Wide 110° | PMMA | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 571764 | 99503 |
|
Extra Wide 110° | PC | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD | |
| 572476 | 99504 |
|
High Rack | PC | klar | hochglanz | 298 mm | 64 mm | 11.75 mm | SMD |
| Best.-Nr. | Typ | Lichtverteilung |
|---|---|---|
| 564166 | 99501 | Medium 60° |
| 564167 | 99504 | High Rack |
| 564168 | 99505 | Wide 90° |
| 564461 | 99501 | Diffuse 100° |
| 569346 | 99501 | Medium 60° |
| 570435 | 99505 | Wide 90° |
| 571762 | 99503 | Extra Wide 110° |
| 571764 | 99503 | Extra Wide 110° |
| 572476 | 99504 | High Rack |
| Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 564166 | 99501 |
|
||
| 564167 | 99504 |
|
||
| 564168 | 99505 |
|
||
| 564461 | 99501 |
|
||
| 569346 | 99501 |
|
||
| 570435 | 99505 |
|
||
| 571762 | 99503 |
|
||
| 571764 | 99503 |
|
||
| 572476 | 99504 |
|
| Best.-Nr. | Typ | Lichtverteilung | ldt und ies Daten |
|---|---|---|---|
| 564166 | 99501 |
|
|
| 564167 | 99504 |
|
|
| 564168 | 99505 |
|
|
| 564461 | 99501 |
|
|
| 569346 | 99501 |
|
|
| 570435 | 99505 |
|
|
| 571762 | 99503 |
|
|
| 571764 | 99503 |
|
|
| 572476 | 99504 |
|
| Best.-Nr. | Typ | Lichtverteilung |
|---|---|---|
| 564166 | 99501 |
|
| 564167 | 99504 |
|
| 564168 | 99505 |
|
| 564461 | 99501 |
|
| 569346 | 99501 |
|
| 570435 | 99505 |
|
| 571762 | 99503 |
|
| 571764 | 99503 |
|
| 572476 | 99504 |
|
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 564166 | 99501 | ||
| 564167 | 99504 | ||
| 564168 | 99505 | ||
| 564461 | 99501 | ||
| 569346 | 99501 | ||
| 570435 | 99505 | ||
| 571762 | 99503 | ||
| 571764 | 99503 | ||
| 572476 | 99504 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 564166 | 99501 |
|
|
| 564167 | 99504 |
|
|
| 564168 | 99505 |
|
|
| 564461 | 99501 |
|
|
| 569346 | 99501 |
|
|
| 570435 | 99505 |
|
|
| 571762 | 99503 |
|
|
| 571764 | 99503 |
|
|
| 572476 | 99504 |
|
