Lineare Optiken 1R für SMD W2
Lineare 1-reihige Optiken für LED Line SMD W2 Module

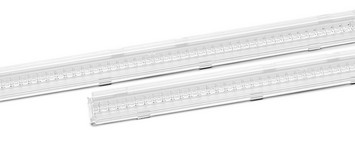

Die Optiken für W2 Module aus hochwertigen PMMA sind in der Länge 560 mm und teilweise zusätzlich in der Länge 280 mm verfügbar und bieten aufgrund der verschiedenen Lichtverteilungen Möglichkeiten zum Einsatz in den Anwendungsfeldern der Büro-, Shop-, Gang- und Regalbeleuchtung. Für die Erzeugung längerer Modulketten können mehrere Optiken aneinandergereiht werden. Die Optik sind entweder als Einzellinsenversion oder als Tunnellinsenversion verfügbar und auch für Zhaga-konforme Module von 560 x 20 mm bis 560 x 24 mm geeignet. Die Tunnelversionen der Optiken können mit variabler LED-Anzahl verwendet werden.
Produktvorteile
- Excellentes blendefreies Optik-Design
- Schraubenlose Klipsbefestigung
- UV-beständig
- Varianten mit UGR optimierter Lichtverteilung verfügbar
- Varianten mit erweitetem Lichtaustrittsbereich (ELA) verfügbar
- Varianten mit konstanter Lichtfarbe (CLC) verfügbar
- Optische Effizienz: bis zu 96 %
Wählen Sie eine Variante:
-
-
-
-
Lineare Optiken 1R für SMD W2 universelle Tunnellinse 560 mm IP20/40
| Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 568609 | 96601 |
|
Retail SYM 1 | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | |
| 568611 | 96603 |
|
Medium 60° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | |
| 568608 | 96600 |
|
Wide 90° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | |
| 568617 | 96600 |
|
Diffuse 105° | PMMA | diffus | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | |
| 568610 | 96602 |
|
High Rack | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD |
