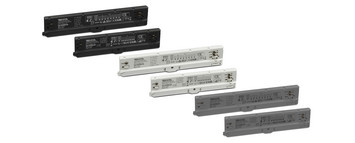

ComfortLine DIP switch UT-212/250 DALI2

Für 230 V Stromschienen-Systeme

Adapter mit integriertem dimmbaren LED-Treiber (DALI2) und DIP-Schalter-Schnittstelle zur individuellen Einstellung des Ausgangsstroms.

Produktvorteile

  • Besonders geringer Rippel: < 3 %
  • Dimmbar: DALI (Ed. 2)
  • Kompatibel mit DALI-Tragschienen-Systemen
  • Produktgarantie: 5 Jahre
  • SELV
  • Wählbarer Ausgangsstrom via DIP-Schalter
  • Lange Lebensdauer: bis zu 100.000 Std.

Wählen Sie eine Variante:

ComfortLine DIP switch UT-212/250 DALI2

Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
187369 ECXd350.647 15 W SELV 211.8 mm 30.6 mm 44.5 mm 120 g
187370 ECXd350.647 15 W SELV 211.8 mm 30.6 mm 44.5 mm 120 g
187371 ECXd350.647 15 W SELV 211.8 mm 30.6 mm 44.5 mm 120 g
187372 ECXd700.648 29 W SELV 247.8 mm 30.6 mm 44.5 mm 140 g
187373 ECXd700.648 29 W SELV 247.8 mm 30.6 mm 44.5 mm 140 g
187374 ECXd700.648 29 W SELV 247.8 mm 30.6 mm 44.5 mm 140 g
187375 ECXd1050.649 40 W SELV 247.8 mm 30.6 mm 44.5 mm 140 g
187376 ECXd1050.649 40 W SELV 247.8 mm 30.6 mm 44.5 mm 140 g
187377 ECXd1050.649 40 W SELV 247.8 mm 30.6 mm 44.5 mm 140 g
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Ausgangsstrom Min. Ausgangsspannung Max. Ausgangsspannung Ausgangsrippel (100 Hz) SVM-Wert Stromeinstellung / Konfiguration Ausgangsstromtoleranz – Ausgangsstromtoleranz +
187369 ECXd350.647 15 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
1 % < 0.4
  • DALI
  • DIP-Schalter
 -7 % 7 %
187370 ECXd350.647 15 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
1 % < 0.4
  • DALI
  • DIP-Schalter
 -7 % 7 %
187371 ECXd350.647 15 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
1 % < 0.4
  • DALI
  • DIP-Schalter
 -7 % 7 %
187372 ECXd700.648 29 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
< 0.4
  • DALI
  • DIP-Schalter
 -5 % 5 %
187373 ECXd700.648 29 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
< 0.4
  • DALI
  • DIP-Schalter
 -5 % 5 %
187374 ECXd700.648 29 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
< 0.4
  • DALI
  • DIP-Schalter
 -5 % 5 %
187375 ECXd1050.649 40 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 40 V 39 V
< 0.4
  • DALI
  • DIP-Schalter
 -5 % 5 %
187376 ECXd1050.649 40 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 40 V 39 V
< 0.4
  • DALI
  • DIP-Schalter
 -5 % 5 %
187377 ECXd1050.649 40 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
42 V 42 V 42 V 42 V 42 V 42 V 40 V 39 V
< 0.4
  • DALI
  • DIP-Schalter
 -5 % 5 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Leistungsaufnahme im Bereitschaftszustand Leistungsaufnahme im Leerlaufzustand Leistungsaufnahme im vernetzten Bereitschaftsbetrieb Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
187369 ECXd350.647 15 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 81 mA 0.95 0.83 7 % ≤ 0.3 W ≤ 0.3 W ≤ 0.35 W 10 A 80 µs 574 ms
187370 ECXd350.647 15 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 81 mA 0.95 0.83 7 % ≤ 0.3 W ≤ 0.3 W ≤ 0.35 W 10 A 80 µs 574 ms
187371 ECXd350.647 15 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 81 mA 0.95 0.83 7 % ≤ 0.3 W ≤ 0.3 W ≤ 0.35 W 10 A 80 µs 574 ms
187372 ECXd700.648 29 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 154 mA 0.95 0.855 8 % ≤ 0.25 W ≤ 0.25 W ≤ 0.3 W 18 A 104 µs 656 ms
187373 ECXd700.648 29 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 154 mA 0.95 0.855 8 % ≤ 0.25 W ≤ 0.25 W ≤ 0.3 W 18 A 104 µs 656 ms
187374 ECXd700.648 29 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 154 mA 0.95 0.855 8 % ≤ 0.25 W ≤ 0.25 W ≤ 0.3 W 18 A 104 µs 656 ms
187375 ECXd1050.649 40 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 199 mA 0.95 0.885 4 % ≤ 0.3 W ≤ 0.35 W ≤ 0.3 W 15 A 100 µs 596 ms
187376 ECXd1050.649 40 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 199 mA 0.95 0.885 4 % ≤ 0.3 W ≤ 0.35 W ≤ 0.3 W 15 A 100 µs 596 ms
187377 ECXd1050.649 40 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 199 mA 0.95 0.885 4 % ≤ 0.3 W ≤ 0.35 W ≤ 0.3 W 15 A 100 µs 596 ms
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
187369 ECXd350.647 15 W
187370 ECXd350.647 15 W
187371 ECXd350.647 15 W
187372 ECXd700.648 29 W
187373 ECXd700.648 29 W
187374 ECXd700.648 29 W
187375 ECXd1050.649 40 W
187376 ECXd1050.649 40 W
187377 ECXd1050.649 40 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Dimmbar Lichtsteuerung / Dimmung DALI-Versorgungsspannung integriert Min. Dimmlevel Max. Dimmlevel
187369 ECXd350.647 15 W Ja
  • Dimmschnittstelle DALI
  • PUSH
 Nein 1 % 100 %
187370 ECXd350.647 15 W Ja
  • Dimmschnittstelle DALI
  • PUSH
 Nein 1 % 100 %
187371 ECXd350.647 15 W Ja
  • Dimmschnittstelle DALI
  • PUSH
 Nein 1 % 100 %
187372 ECXd700.648 29 W Ja Dimmschnittstelle DALI Nein 1 % 100 %
187373 ECXd700.648 29 W Ja Dimmschnittstelle DALI Nein 1 % 100 %
187374 ECXd700.648 29 W Ja Dimmschnittstelle DALI Nein 1 % 100 %
187375 ECXd1050.649 40 W Ja Dimmschnittstelle DALI Nein 1 % 100 %
187376 ECXd1050.649 40 W Ja Dimmschnittstelle DALI Nein 1 % 100 %
187377 ECXd1050.649 40 W Ja Dimmschnittstelle DALI Nein 1 % 100 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Isolation primär - sekundär Leerlaufspannung (Umax.) Schutz gegen Netztransienten L–N
187369 ECXd350.647 15 W SELV 57 V 1 kV
187370 ECXd350.647 15 W SELV 57 V 1 kV
187371 ECXd350.647 15 W SELV 57 V 1 kV
187372 ECXd700.648 29 W SELV 55 V 1 kV
187373 ECXd700.648 29 W SELV 55 V 1 kV
187374 ECXd700.648 29 W SELV 55 V 1 kV
187375 ECXd1050.649 40 W SELV 56 V 1 kV
187376 ECXd1050.649 40 W SELV 56 V 1 kV
187377 ECXd1050.649 40 W SELV 56 V 1 kV
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb EU-Konformitätserklärung CB-Zertifikat ENEC-Zertifikat
187369 ECXd350.647 15 W
187370 ECXd350.647 15 W
187371 ECXd350.647 15 W
187372 ECXd700.648 29 W
187373 ECXd700.648 29 W
187374 ECXd700.648 29 W
187375 ECXd1050.649 40 W
187376 ECXd1050.649 40 W
187377 ECXd1050.649 40 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb 2D-Zeichnungen 3D-Daten
187369 ECXd350.647 15 W
187370 ECXd350.647 15 W
187371 ECXd350.647 15 W
187372 ECXd700.648 29 W
187373 ECXd700.648 29 W
187374 ECXd700.648 29 W
187375 ECXd1050.649 40 W
187376 ECXd1050.649 40 W
187377 ECXd1050.649 40 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
187369 ECXd350.647 15 W
187370 ECXd350.647 15 W
187371 ECXd350.647 15 W
187372 ECXd700.648 29 W
187373 ECXd700.648 29 W
187374 ECXd700.648 29 W
187375 ECXd1050.649 40 W
187376 ECXd1050.649 40 W
187377 ECXd1050.649 40 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
187369 ECXd350.647
187370 ECXd350.647
187371 ECXd350.647
187372 ECXd700.648
187373 ECXd700.648
187374 ECXd700.648
187375 ECXd1050.649
187376 ECXd1050.649
187377 ECXd1050.649
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
187369 ECXd350.647
187370 ECXd350.647
187371 ECXd350.647
187372 ECXd700.648
187373 ECXd700.648
187374 ECXd700.648
187375 ECXd1050.649
187376 ECXd1050.649
187377 ECXd1050.649
