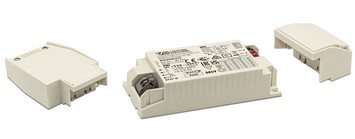

ComfortLine DIP Switch C DALI2-MemoryData
Zum Einbau- oder unabhängigen Betrieb von kompakten Leuchten
Kompakte LED-Treiber mit integrierter DIP-Schalter-Schnittstelle zur individuellen Einstellung des Ausgangsstroms. Dimmung und Speicherdaten gem. DALI2 standards.
Produktvorteile
- Besonders geringer Rippel: < 5 %
- Dimmbar: DALI (Ed. 2)
- Produktgarantie: 5 Jahre
- Wählbarer Ausgangsstrom via DIP-Schalter
- Lange Lebensdauer: bis zu 100.000 Std.
Wählen Sie eine Variante:
ComfortLine DIP Switch C DALI2-MemoryData
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | SELV | 97 mm | 43 mm | 23 mm | 85 g | |
| 187445 | ECXd1050.680 | 44 W | SELV | 97 mm | 43 mm | 23 mm | 128 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W |
9 V
9 V
9 V
9 V
9 V
9 V
9 V
9 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
|
3 % | < 0.4 |
|
-5 % | 5 % | |
| 187445 | ECXd1050.680 | 44 W |
9 V
9 V
9 V
9 V
9 V
9 V
9 V
9 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
|
3 % | < 0.4 |
|
-5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Leistungsaufnahme im vernetzten Bereitschaftsbetrieb | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 145 mA | 0.99 | 0.895 | 5 % | ≤ 0.35 W | ≤ 0.5 W | ≤ 0.35 W | 8.6 A | 39 µs | 985 ms |
| 187445 | ECXd1050.680 | 44 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 215 mA | 0.99 | 0.9 | 4 % | ≤ 0.35 W | ≤ 0.45 W | ≤ 0.35 W | 10.2 A | 52 µs | 990 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Eingangsspannung DC | Max. Eingangsspannung DC | Eingangsstrom bei max. V DC mit max. Last | Schaltzeit AC - DC | Schaltzeit DC - AC | Zeit bis Licht an im DC-Betrieb |
|---|---|---|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | 176 V | 276 V | 105 mA | 450 ms | 450 ms | 982 ms |
| 187445 | ECXd1050.680 | 44 W | 176 V | 276 V | 170 mA | 450 ms | 450 ms | 984 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | Lichtsteuerung / Dimmung | DALI-Versorgungsspannung integriert | DALI-Versorgungsspannung schaltbar | Min. Dimmlevel | Max. Dimmlevel |
|---|---|---|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | Ja |
|
Nein | Nein | 1 % | 100 % |
| 187445 | ECXd1050.680 | 44 W | Ja |
|
Nein | Nein | 1 % | 100 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N | Ableitstrom über PE |
|---|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187445 | ECXd1050.680 | 44 W | SELV | 60 V | 1 kV | 0.5 mA |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | |||
| 187445 | ECXd1050.680 | 44 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187444 | ECXd700.679 | 29 W | ||
| 187445 | ECXd1050.680 | 44 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187444 | ECXd700.679 | 29 W |
| 187445 | ECXd1050.680 | 44 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187444 | ECXd700.679 | ||
| 187445 | ECXd1050.680 |
